BIGZEE GL Composite

BIGZEE PRO Composite

Размер рабочей зоны:

1340x2550 мм

1640х4100 мм

2080х4100 мм

2080х6100 мм


Фрезерно-гравировальный

станок с ЧПУ

BIGZEE Composite для изготовления композитных кассет


СМОТРЕТЬ ВИДЕО

Преимущества BIGZEE Composite

* не требует смены инструмента;

* размер рабочей зоны станка выбран специально под лист композита;

* самый быстрый переход от одного инструмента к другому;

* легкость управления (русифицированный интерфейс);

* идеален для потокового производства вентилируемых фасадов;

* позволяет минимизировать количество сотрудников, задействованных в процессе производства, автоматизировав процесс обработки деталей программным обеспечением

* наращивать и увеличивать объемы производства

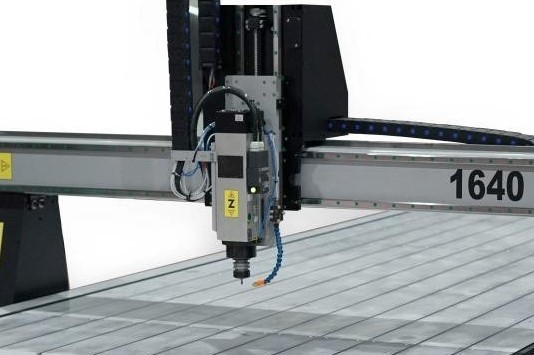

СТАНОК С 1 ШПИНДЕЛЕМ


СМЕНА ФРЕЗ  РУЧНАЯ ПООЧЕРЕДНАЯ ДЛЯ ФРЕЗЕРОВАНИЯ И РАСКРОЯ

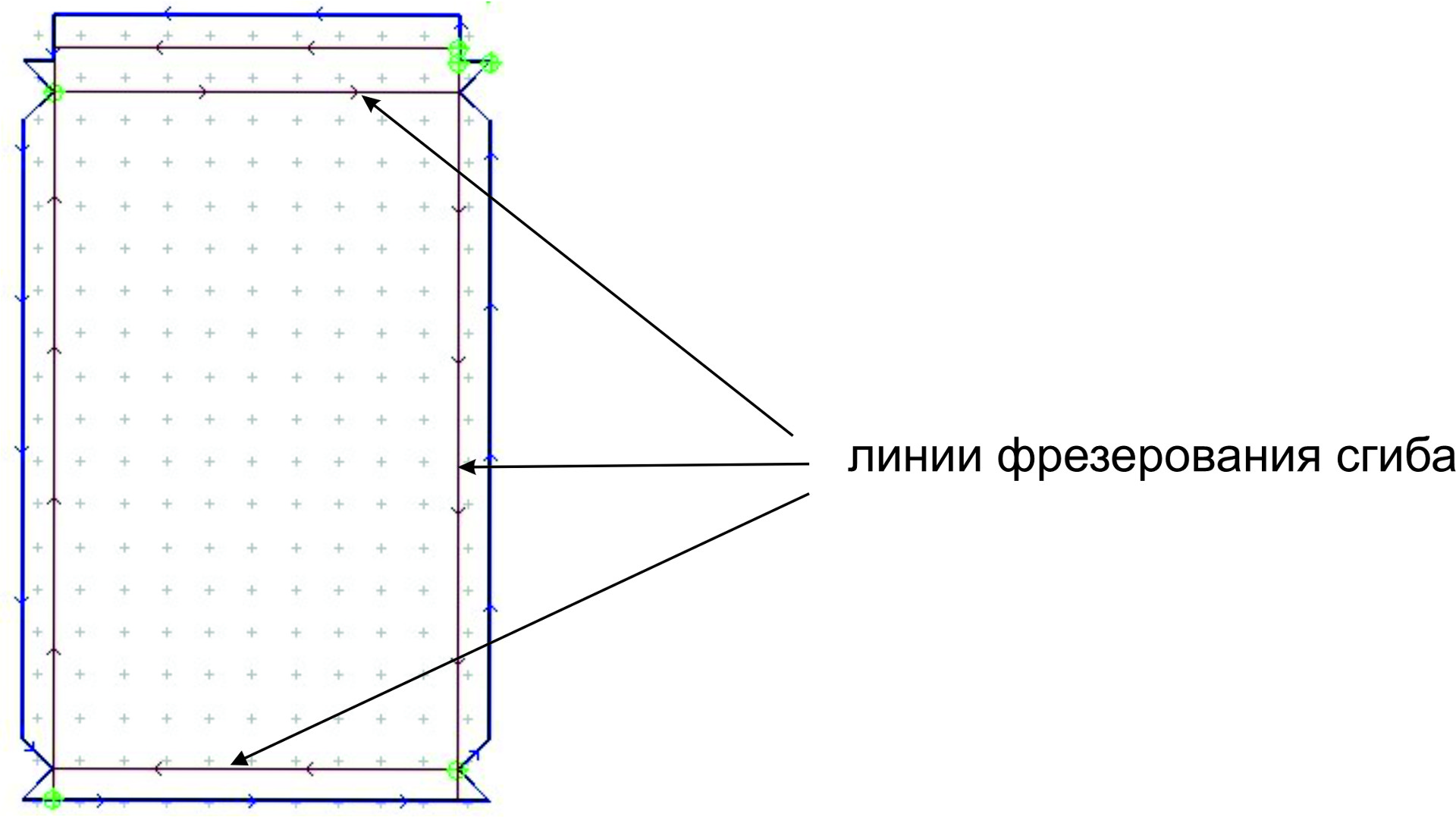

1. оператор устанавливает первую фрезу- для линий сгиба

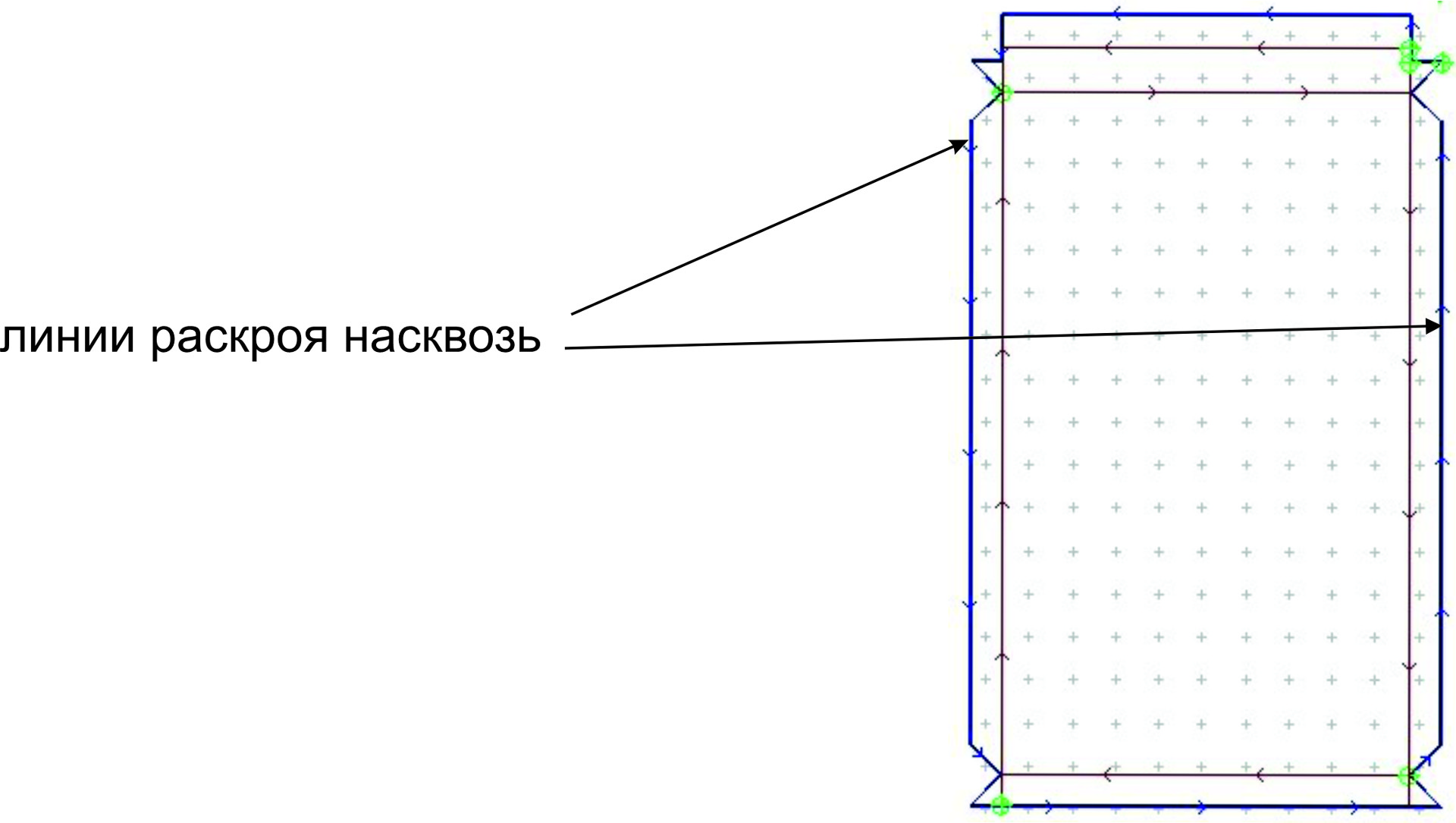

2. затем оператор меняет фрезу для раскроя материала насквозь, к примеру прямая фреза

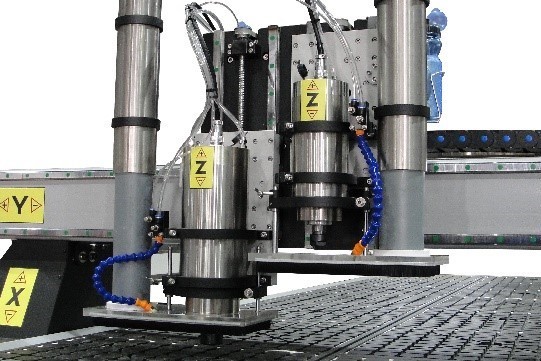

СТАНОК С 2-МЯ ШПИНДЕЛЯМИ


СМЕНА ФРЕЗ АВТОМАТИЧЕСКАЯ,
ТАК КАК В КАЖДОМ ШПИНДЕЛЕ УЖЕ УСТАНОВЛЕНА НУЖНАЯ ФРЕЗА

Обе фрезы уже установлены



Приблизительное время изготовление кассеты размером 1000Х2000 мм







СТАНОК С 1 ШПИНДЕЛЕМ





СТАНОК С 2-МЯ ШПИНДЕЛЯМИ





BIGZEE GL Composite





BIGZEE PRO Composite



6 мин.



2.8 мин.



1.5 мин.



Обычно облицовку вентилируемых фасадов выполняют из керамогранита, композитных панелей или натурального камня. Применение композитов позволяет создавать сложные архитектурные формы, недоступные при применении камня. Обработка композитных панелей на фрезерном станке с ЧПУ происходит в несколько стандартных этапов:

Фрезерования канавок- пазов в предполагаемых местах сгиба

Для материалов толщиной 4 мм и толщиной алюминиевого слоя 0,5 мм с минеральным наполнителем, таких как ALUCOBOND, фрезеровка необходима на стационарном высокоточном оборудовании. В зависимости от того какой планируется угол сгиба, подбирается соответствующая V- образная фреза.

Раскрой

Лист композитного материала раскраивается для проекта навесного вентилируемого фасада по чертежам для раскроя. Размеры кассеты определяются архитектурной частью проекта, а максимальный размер кассеты — размером выпускаемых производителями листов (до 6 метров), при этом в процессе раскроя могут быть вырезаны необходимые отверстия или высекаются углы.

Комплектация BIGZEE Composite

Серия

BIGZEE GL Composite

BIGZEE PRO Composite

Размер рабочего поля

1340х2550 мм

1640х4100 мм

2080х4100 мм

2080х6100 мм

Высота по оси Z

210/310 мм

Контроллер

BPCS – BIGZEE Professional Control System

Шпиндель

Мощность от 2.2 / 3 кВт

Частота вращения 24000 об./мин

Система охлаждения зоны реза

Опция

Сервосистема по оси Z

Есть

Сервосистема по осям XY

Опция

Есть

Система стабилизации движения по осям  XY

Опция

Есть

Используемый формат

G-code

Опции:


  1. Измерение длины инструмента “умный нос”
  1. Выносной ручной пульт управления
  1. Зонированный вакуумный прижим общей мощностью до 4/6/8/12/16 кВт
  1. Система удаления стружки
  1. Программа учета BIGZEE Counter

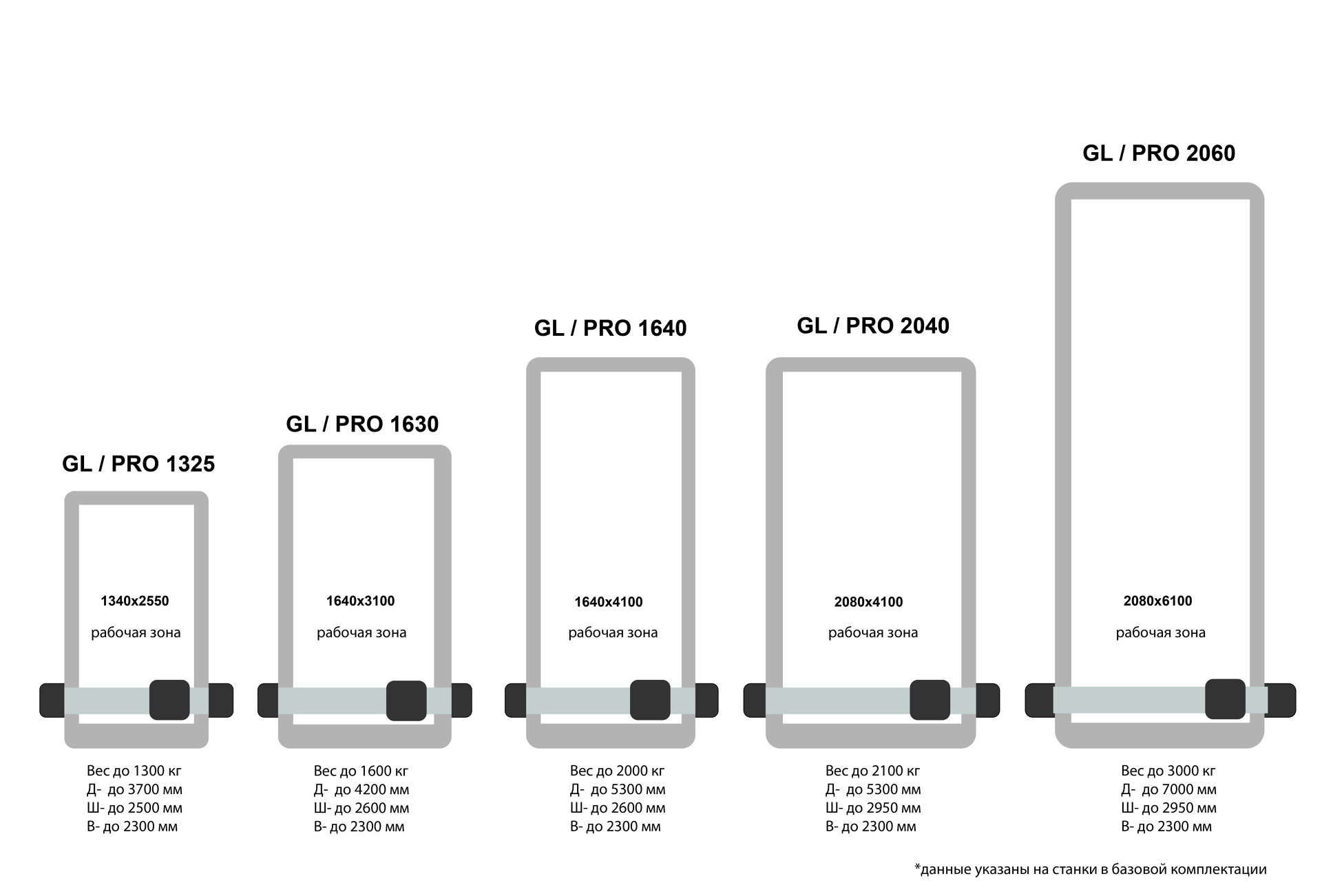

Размеры BIGZEE Composite (мм)


Видео

Компания BIGPRINTER (производитель станков BIGZEE) - это партнер, которому доверяют с 2002 года!

Более 100 сотрудников. Опытные разработчики, конструкторы и инженеры успешно реализовывают проекты компании.

Главная задача компании - это доверие клиентов к нам и нашему оборудованию.

Оперативная техническая поддержка. Сервисное, гарантийное и пост-гарантийное обслуживание.

Опыт эксплуатации разработанного нами оборудования на базе собственной рекламно-производственной компании.
